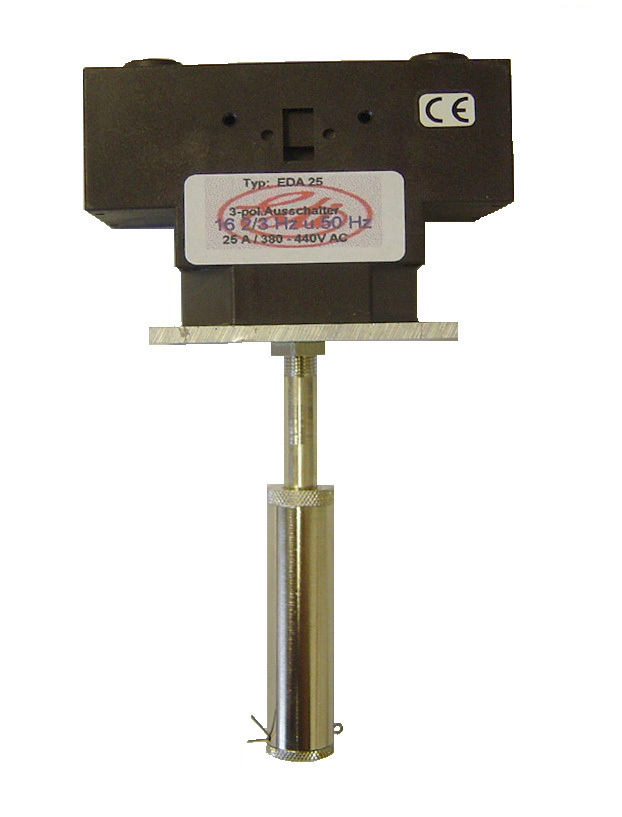

ESTI-Übertemperaturschutz EDA 25

3-poliger Ausschalter 25 A / 380 V - 440 V AC



Schnittbilder mit Abmessungen senden wir Ihnen auf Wunsch gern zu.

Der EDA 25 ist ein dreipoliger Ausschalter, der nach Erreichen der kritischen Temperatur die Leistung abschaltet.

Seine Einsatzgebiete sind:

  • Durchlauferhitzer
  • Druckwasserspeicher
  • Ölvorwärmer
  • Dampferzeuger
  • Trockenöfen
  • Wärmeschränke
  • Elektro-Heizregister in Schienenfahrzeugen
  • Thermoblocks etc.



Technische Daten:

25 A / 380 - 440 VAC, 50 - 60 Hz

(auch bei 16 2/3 Hz Bahnfrequenz einsetzbar)

Ausschaltvermögen gemäss Gebrauchskategorie: AC - 23

Prüfberichte des "Prüffelds für Elektrische Hochleistungstechnik" (IPH - Berlin) liegen vor.

Bemessungsleistungsfaktor: cos phi 1,0

Schutzart nach DIN EN 60529: IP 20

Prüfspannung: 2,5 KV gegen Masse (1 min.)



Schaltkopfmaterial:

Zulässige Betriebstemperatur 130° C

Kunststoff: Ultramid A3X3G5 (BASF)

Zündtemperatur: 350° C (selbstverlöschend)



Sonde:

Zulässige Betriebstemperatur: über 300° C

Standardsondenlänge: ca. 85 mm

(sonst all Längen bis 800 mm lieferbar)



Befestigungsmöglichkeiten:

  • 1/2"-Überwurfmutter

  • Flansch (Aluminium / 2 mm stark)

  • durch zwei M 3-Gewindelöcher in der Grundplatte
